本功能用于直接測試離線（沒有焊接在電路板上）光耦器件的好壞——無需用戶建庫、無需事先學習）、或者比較兩個相同光耦器件的特性差異。
相比于用戶手搭測試電路和市面上大多數光耦測試器，本功能的價值在于能夠一定程度測出“不太好”的光耦，甚至識別某些以假亂真的器件，增加你對外面買的、壞板上拆下來的舊器件的信心。
本功能是通過檢測光耦的主要直流參數是否達標實現測試的。按照被測試器件的型號調用相應的測試。例如PC817、PC817A、PC817B是不同型號的光耦器件。型號不同、電路圖相同的光耦，屬于同種器件，同種器件的參數個數、定義均相同，僅有的參數取值不同。
光耦種類眾多，很難一下子做好很多種光耦的測試。我們將一種一種地逐步擴充器件種類。目前僅實現了最基本的4種類型。
即使對于最基本的光耦，也有很多參數。本文只介紹測試了哪些參數，沒有測試的參數不予介紹，有進一步興趣的用戶可以去查閱相關光耦的PDF文件。
一、基本型線性光耦
電路原理圖如下。下面以PC817(夏普)的指標參數為例加以說明。具體參見PC817的PDF。
根據連接提示，將A口01與光耦第1腳（正極）相連，A口02與光耦第4腳（集電極）相連，光耦第2腳、第3腳與測試儀的GND相連。

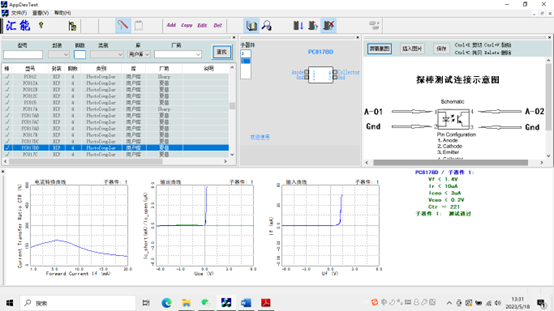

點擊測試按鈕 開始測試，測試結果如下：
1. 測試二極管正向電壓Vf
普通二極管的導通電壓約在0.7V左右，而發光二極管的導通電壓一般大于1V。
對于PC817，施加一個正向電流If= 20mA，此時在二極管上產生的正向電壓 Vf <= 1.4V 為合格。
d
驅動光耦的前級電路主要依據Vf設計。Vf超限會影響光耦的工作穩定性。
2. 測試二極管反向漏電流Ir
二極管的反向電阻一般都很大，根據歐姆定律，這就是說加一個反向電壓，流過二極管的電流很小。
對于PC817，施加一個反向電壓Vr=6V，流過二極管的反向電流Ir <= 10微安為合格。也就是說，PC817的反向電阻大于 6V / 10uA = 600K 為合格。
3. 測試二極管的特征曲線
4. 測試三極管飽和電壓Vceo
在二極管端施加一個正向電流If，通過光電感應產生三極管基極電流，從而產生集電極電流Ic流過三極管，產生集（Collector）- 射（Emitter）電壓Vce。
對于PC817，當If=20mA，Ic=1mA時的Vce定義為Vceo，并且Vceo<=0.2V為合格。
飽和電壓超限會導致光耦輸出的低電平不夠低，影響后級電路正常工作。
5. 測試三極管漏電流Iceo
二極管斷開，在集電極上施加電壓Vc時，從三極管集電極流入發射極的電流。
對于PC817，當施加Vc=20V時，Iceo<=0.1uA為合格。
（小精靈5 的最大測試電壓為15V，最小電流約為3微安， 所以實際測試時，施加Vc=15V，Iceo<=3uA判為合格）
Iceo超限會造成光耦截止時仍有三極管電流，導致光耦輸出的高電平變低，影響后級電路工作。

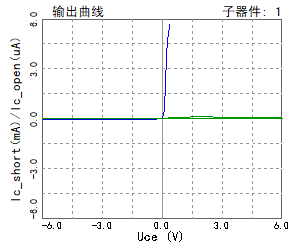

6. 測試三極管導通截止曲線
7. 測試電流轉換系數Ctr
光耦的Ctr類似于普通三極管的電流放大系數。在二極管上施加正向電流If，經過光電感應會產生三極管集電極Ic。
Ctr = Ic / If * 100.
Ctr并非越大越好。多數電路設計要求Ctr限制在某個區間，超出設計范圍往往會影響電路的長期、穩定工作。
對于PC817，施加電流If=5mA，測試Vc=5V時的集電極電流Ic，得到Ctr。當Ctr大于等于50，小于等于600時為合格；PC817A的Ctr在50%到100%之間。
8. 測試電流轉換曲線

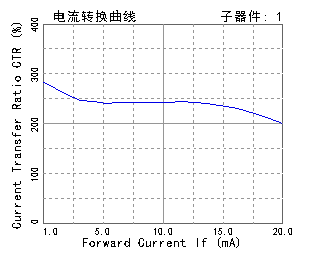

所謂的線性光耦，就是在If的某個區間內，Ctr保持不變。電流轉換曲線能夠直觀地顯示光耦的線性度。參見下圖。If從5mA到15mA時，Ctr變化較小。
對比特征曲線的意義：
在某些場合，要求兩個光耦盡量匹配。這時就可以通過學習-比較測試，把兩個光耦的特征曲線顯示在一起，方便挑選特性接近的器件。
二、輸出帶基極型無源光耦
電路原理圖如下。下面以4N35（ISOCOM）為例進行測試。了解該光耦的具體參數參見相關廠家的4N35的PDF。
測試步驟如下：
2.1 根據連接提示，將A口01與光耦第1腳（正極）相連，A口02與光耦第5腳（集電極）相連，光耦第2腳、第4腳與測試儀的GND相連。

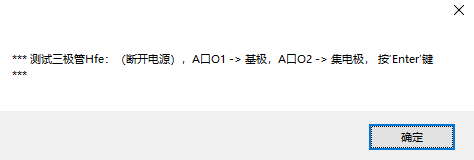

2.2 點擊測試按鈕 開始測試，然后會出現下面的提示框，

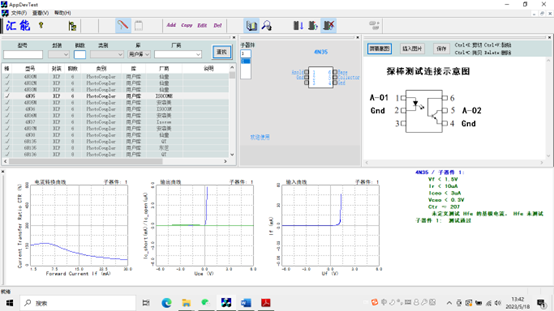

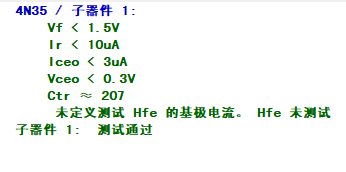

根據提示，將A口的01連接到光耦的基極（第6腳），A口02連接到光耦的集電極（第5腳），然后點擊確定按鈕，顯示如下測試結果：
三、輸出帶基極型有源光耦

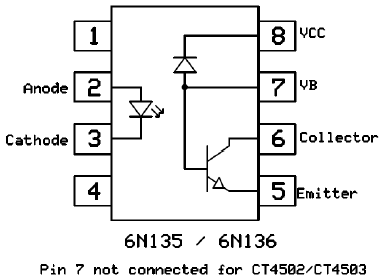

電路原理圖如下。下面以6N135（QT）為例進行測試。了解該光耦的具體參數參見6N135的PDF。
測試步驟如下：
3.1 根據連接提示，將A口01與光耦第2腳（正極）相連，A口02與光耦第6腳（集電極）相連，光耦第3腳、第5腳與測試儀的GND和直流穩壓電源的GND(負極)相連，第8腳（VCC）連接穩壓直流電源的正極。
3.2 通過直流電源給光耦施加正5V電源電壓，點擊測試按鈕 開始測試，然后會出現下面的提示框，
根據提示，斷開電源，將A口的02端子連接到光耦的電源腳上（第8腳），點擊確定按鈕，
彈出如下提示框，
根據提示，將A口的01端子與光耦基極（第7腳）相連，A口的02端子與光耦集電極（第6腳）相連，點擊確定，顯示測試結果如下：
3.3 測試Hfe
Hfe是指晶體管的直流放大系數，hFE是指在靜態(無變化信號輸入)情況下，晶體管Ic與Ib的比值，即
Hfe=Ic/ Ib
3.4 測試ICCH
Icch，即LogicHigh Supply Current，高電平輸出電源電流。
3.5 測試ICCL
Iccl，即Logic Low Supply Current，低電平輸出電源電流。
四、輸出不帶基極型有源光耦

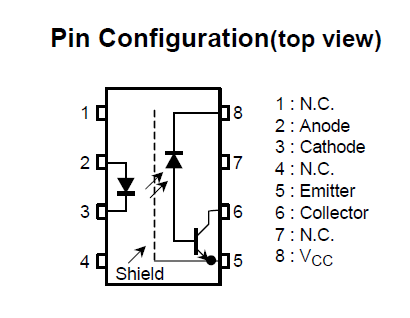

典型器件TLP759(東芝)，電路原理圖如下。了解該光耦的具體參數參見TLP759的PDF。
測試方法參考第三類6N135。
|
